Étalonnage pour la pureté de l'hydrogène (ISO 14687)
Comment étalonner les analyseurs d'impuretés de l'hydrogène au niveau des traces, à la demande et de façon traçable.
L'ISO 14687 fixe des seuils d'impuretés pour l'hydrogène destiné aux piles à combustible qui descendent jusqu'au ppb — un domaine où la difficulté ne vient plus de l'analyseur, mais de l'étalon. Les bouteilles commerciales à l'état de traces sont coûteuses, longues à obtenir, de courte durée de vie, et affichent une incertitude certifiée de 10 à 20 %. La dilution dynamique (ISO 6145-7) résout le problème : à partir d'un seul étalon mère stable et concentré, un diluteur GasMix génère à la demande n'importe quelle concentration d'impureté, avec calcul automatique de l'incertitude et traçabilité documentaire. Deux notes d'application indépendantes le démontrent : composés soufrés et ammoniac au niveau du ppb unitaire sur un détecteur PAC SeNSe2, et impuretés en gaz permanents satisfaisant aux limites de détection de l'ISO 14687 sur un analyseur d'hydrogène Da Vinci DVLS.
Pour aller plus loin → Génération de gaz à l'état de traces
Pourquoi les seuils de pureté de l'hydrogène carburant sont-ils si bas ?
Une pile à combustible doit tenir environ 200 000 km (125 000 miles) sans intervention lourde. Les impuretés présentes dans l'hydrogène se déposent sur le catalyseur et réduisent son activité de façon cumulative sur toute cette durée de vie. Pour établir les seuils, les ingénieurs calculent la masse maximale tolérable de chaque contaminant sur la vie du véhicule, puis la divisent par la quantité totale d'hydrogène consommée. Le résultat, inscrit dans l'ISO 14687 pour les piles à combustible PEM, est un jeu de valeurs limites situées entre le ppb et le bas de la gamme ppm, certaines sous le ppb.
Cela pose deux problèmes au chimiste analyste : trouver un analyseur capable de détecter les impuretés à ces niveaux et, plus difficile encore, se procurer des gaz d'étalonnage fiables et traçables aux mêmes concentrations.
Les limites des étalons certifiés du commerce
- Délais d'approvisionnement longs et variables, de plusieurs semaines.
- Durée de conservation courte, parfois réduite à 3 mois pour les composés réactifs à l'état de traces.
- Incertitude certifiée élevée, de 10 à 20 %, qui se propage directement dans votre incertitude de mesure.
- Coût très élevé, d'autant plus important que la concentration visée est basse.
- Concentration inadaptée, souvent d'un à deux ordres de grandeur au-dessus ou au-dessous de la cible, ce qui impose une dilution manuelle supplémentaire.
La solution du diluteur de gaz : n'importe quelle concentration, à la demande
La dilution dynamique selon l'ISO 6145-7 part d'un étalon mère unique, concentré et certifié : un étalon stable, comparativement peu coûteux, certifié jusqu'à cinq ans et assorti d'une incertitude resserrée. Un diluteur ZEPHYR II ou AIOLOS III produit ensuite, à la demande, n'importe quelle concentration comprise entre l'étalon mère et le gaz de dilution, avec une traçabilité documentée.
-
Concentration cible exacte Générez le niveau dont vous avez besoin et encadrez vos échantillons inconnus, au lieu de vous contenter d'une valeur de catalogue.
-
Moins de bouteilles Un seul étalon mère remplace toute une réserve de bouteilles certifiées à l'état de traces : moins de stock, une logistique simplifiée, une meilleure sécurité.
-
Traçabilité complète Traçabilité documentaire, calcul automatique de l'incertitude et rapport PDF pour chaque mélange.
-
Composés agressifs Compatible avec les espèces réactives : composés soufrés, NOx, NH₃ et COV.
Étalonnez votre analyseur d'hydrogène au niveau du ppb
Indiquez-nous les impuretés visées, les limites ISO 14687 applicables et votre analyseur : nous confirmons la configuration du diluteur et l'incertitude attendue.
Demander un devis Lancer le sélecteur de produitLimites d'impuretés de l'ISO 14687 et performances attendues d'un analyseur
Les impuretés en gaz permanents ci-dessous ont été mesurées sur un analyseur d'hydrogène Da Vinci DVLS étalonné avec un étalon AlyTech Gas Mix. Les limites de détection se situent confortablement en dessous de la spécification ISO 14687 pour chaque composé.
| Impureté | Limite ISO 14687 (µmol/mol) | Limite de détection (µmol/mol) |
|---|---|---|
| Argon | 300 | < 0.1 |
| Oxygène | 5 | < 0.1 |
| Azote | 300 | < 0.1 |
| Monoxyde de carbone | 0.2 | 0.1 |
| Méthane | 100 | < 1 |
| Dioxyde de carbone | 2 | < 1 |
| Hydrocarbures lourds | 2 | < 1 |
| Hélium | 300 | < 50 |
Résultats démontrés : deux notes d'application
Composés soufrés et ammoniac au niveau du ppb unitaire (PAC SeNSe2)
Dans une note conjointe PAC et AlyTech, un GasMix a généré des niveaux d'étalonnage traçables pour un détecteur par chimiluminescence soufre/azote PAC SeNSe2. Les espèces soufrées ont été quantifiées au niveau du ppb unitaire et l'ammoniac sous 100 ppb, avec une réponse stable, linéaire et équimolaire :
| Component | Mean | Target | Bias | RSD |
|---|---|---|---|---|
| H2S | 3.76 ppb | 3.59 ppb | +4.71 % | 3.2 % |
| COS | 4.14 ppb | 4.00 ppb | +3.62 % | 2.9 % |
| SO2 | 4.11 ppb | 4.00 ppb | +2.87 % | 3.4 % |
| NH3 | 96.30 ppb | 100.00 ppb | −3.70 % | 7.1 % |
| Soufre total | 12.02 ppb | 11.59 ppb | +3.70 % | 1.0 % |
Impuretés en gaz permanents sur un analyseur d'hydrogène (Da Vinci DVLS)
Dans une note de Da Vinci Laboratory Solutions, un analyseur d'hydrogène DVLS (PDHID, FID et TCD répartis sur trois voies) a été étalonné avec un GasMix Alytech. Sur 12 répétitions, la répétabilité est restée nettement sous les 5 % de RSD pour chaque impureté :
| Impureté | Moyenne | RSD (n = 12) |
|---|---|---|
| Dioxyde de carbone | 10.2 | 0.13 % |
| Méthane | 10.1 | 0.26 % |
| Hydrocarbures lourds | 10.0 | 0.25 % |
| Dioxyde de carbone | 10.1 | 0.31 % |
| Argon | 102 | 0.94 % |
| Oxygène | 10.4 | 2.30 % |
| Azote | 109 | 2.48 % |
| Hélium | 94.9 | 3.58 % |
La résolution chromatographique s'est établie à 2,0 pour le couple argon/oxygène et à 3,4 pour le couple hélium/hydrogène, pour un temps d'analyse d'environ 20 minutes.
Bouteilles du commerce ou dilution dynamique pour l'ISO 14687
| Critère | Bouteilles du commerce à l'état de traces | Dilution dynamique (GasMix) |
|---|---|---|
| Délai d'obtention | Plusieurs semaines | À la demande, sur site |
| Durée de conservation | Parfois réduite à 3 mois (espèces réactives) | Étalon mère certifié jusqu'à 5 ans |
| Incertitude certifiée | 10 à 20 | %Resserrée, propagée et reportée pour chaque mélange |
| Concentration | Figée, souvent éloignée de la cible | Tout niveau entre l'étalon mère et le gaz de dilution |
| Coût à l'état de traces | Très élevé, croît quand le niveau baisse | Un étalon mère, de nombreux niveaux |
| Composés réactifs (S, NOx, NH₃) | Difficiles à certifier et à maintenir stables | Générés à l'instant, circuit à traitement inerte |
| Traçabilité | Certificat du fournisseur | Traçabilité documentaire, incertitude automatique, rapport PDF |
Quel système GasMix pour les travaux sur la pureté de l'hydrogène ?

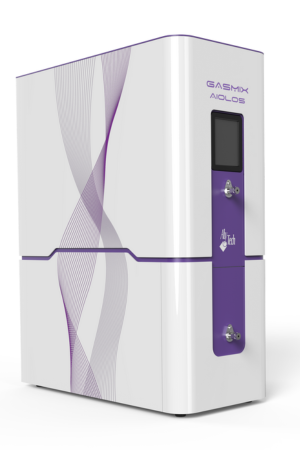

Pour une dilution compacte à deux gaz : ZEPHYR II. Pour la dilution multigaz automatisée et les séquences multipoints — le choix naturel pour couvrir l'ensemble du panel d'impuretés de l'ISO 14687 : AIOLOS III. Pour les mélanges complexes jusqu'à 16 voies et plus : HURRICANE. La même méthode est au cœur de la génération de gaz à l'état de traces et de l'étalonnage multipoint automatisé. Vous hésitez pour votre analyseur ? L'article Bien choisir son mélangeur de gaz détaille la démarche, et le sélecteur de produit vous propose une configuration.
Questions fréquentes
Pourquoi les seuils d'impuretés de l'ISO 14687 pour l'hydrogène se situent-ils au niveau du ppb ?
Parce que les impuretés empoisonnent le catalyseur de la pile à combustible de façon cumulative sur toute la vie du véhicule (environ 200 000 km). L'ISO 14687 détermine la masse maximale tolérable de chaque contaminant sur cette durée de vie et la divise par la consommation totale d'hydrogène, ce qui situe les seuils entre le ppb et le bas de la gamme ppm, certains sous le ppb.
Pourquoi ne pas simplement acheter des bouteilles certifiées à l'état de traces ?
À ces niveaux, elles présentent des délais longs (plusieurs semaines), une durée de conservation courte (parfois 3 mois pour les espèces réactives), une incertitude certifiée élevée (10 à 20 %), un coût important, et souvent une concentration inadaptée. La dilution dynamique génère à la demande le niveau exact dont vous avez besoin, à partir d'un seul étalon mère stable.
Quelle exactitude et quelle répétabilité obtient-on avec un étalonnage par dilution ?
Dans la note PAC SeNSe2, les espèces soufrées à environ 4 ppb ont montré un biais de 2,9 à 4,7 % et un RSD de 2,9 à 3,4 % ; l'ammoniac à ~96 ppb a donné 7,1 % de RSD, et le soufre total 1,0 %. Dans la note DVLS, les impuretés en gaz permanents sont restées sous 5 % de RSD sur 12 répétitions (de 0,13 à 3,58 %). Les résultats dépendent de l'analyseur et du composé.
Peut-on générer des impuretés agressives comme l'H₂S et le NH₃ ?
Oui. Les diluteurs sont compatibles avec les composés agressifs (espèces soufrées, NOx, ammoniac, COV) grâce à des circuits gazeux à traitement inerte, et les génèrent à l'instant, au point d'utilisation — ce qui évite la dérive et l'adsorption dont souffrent les bouteilles d'espèces réactives.
L'étalonnage est-il traçable et conforme aux normes ISO ?
La génération suit la méthode de dilution dynamique ISO 6145-7 ; l'étalon mère est certifié et raccordé au NIST ; et chaque mélange est accompagné d'un calcul automatique d'incertitude, d'une traçabilité documentaire et d'un rapport PDF. L'ensemble permet d'étalonner au regard des limites d'impuretés de l'ISO 14687.
Avec quels analyseurs la méthode a-t-elle été démontrée ?
Deux notes publiées : un détecteur par chimiluminescence soufre/azote PAC SeNSe2 (composés soufrés et ammoniac au niveau du ppb) et un analyseur d'hydrogène Da Vinci DVLS équipé de PDHID, FID et TCD (impuretés en gaz permanents au regard de l'ISO 14687). L'approche de dilution, générique, s'applique également à d'autres analyseurs d'impuretés de l'hydrogène.
Internalisez votre étalonnage ISO 14687
Plus de 25 ans d'expérience dans la spécification de systèmes de dilution de gaz. Indiquez-nous votre panel d'impuretés et votre analyseur : nous définirons le GasMix adapté. Vous pouvez aussi commencer par le sélecteur de produit.
Demander un devis Lancer le sélecteur de produitOu écrivez-nous à gasmix@alytech.fr.
Références : note d'application PAC SeNSe2 × GasMix (Boekee, Courthaudon) ; note d'application sur l'analyseur d'hydrogène Da Vinci DVLS (de Jonge). Les valeurs citées sont issues de ces notes et dépendent de l'analyseur et du composé. Normes : ISO 14687, ISO 6145-7. Les noms de marques d'instruments sont la propriété de leurs détenteurs respectifs ; l'interopérabilité est décrite sans que cela implique un quelconque partenariat. GasMix, AlyTech.
