GASMIX™ COMPACT
Zephyr II - Mélangeur et dilueur de gaz compact avec 2 canaux
Le Zephyr II est un dilueur dynamique de gaz 2 voies, compact et autonome, conçu pour l’étalonnage d’analyseurs au plus près du point d’usage. À partir d’un gaz étalon et d’un diluant, il génère des concentrations précises et tracées à la demande, conformément à la norme ISO 6145-7. Logiciel AlySoft™ embarqué (sans PC externe), calcul automatique de l’incertitude, et autonomie jusqu’à 6 heures grâce à sa batterie optionnelle.
Zephyr II - Mélangeur de gaz à 2 canaux pour l'étalonnage sur site
Avec ses 2 voies, ce mélangeur de gaz combine un gaz étalon et un diluant pour produire à la demande des étalons d’étalonnage précis : la solution la plus simple et la plus portable pour vos étalonnages multipoints de routine.
Le ZEPHYR II permet de générer vos étalons de gaz sur site, à la demande, dans un format compact et transportable. Grâce à son logiciel AlySoft embarqué et à son écran tactile 7″, il fonctionne sans PC externe et s’installe partout où la mesure l’exige : paillasse de laboratoire, laboratoire mobile, ou directement au plus près de l’analyseur. Sa configuration 2 voies en fait l’outil idéal pour l’étalonnage multipoint à partir d’un gaz étalon concentré et d’un diluant.
L’interface est intuitive et entièrement automatisée : lancez un point unique ou une séquence préprogrammée. AlySoft calcule les débits cibles et l’incertitude de la concentration finale en tenant compte des débits de chacun des RDM et des incertitudes du gaz étalon utilisé et enregistre l’ensemble des événements pour assurer une traçabilité complète.
Avec le Smart Sequence Builder, créez vos courbes d’étalonnage multipoint en un seul clic : il suffit de définir le nombre de points et les concentrations extrêmes ; AlySoft calcule automatiquement la séquence complète. Pour les usages mobiles, la batterie optionnelle offre jusqu’à 6 heures d’autonomie, garantissant la continuité des mesures sur le terrain comme en cas de coupure secteur.
Logiciel et automatisation pour le mélangeur de gaz Zephyr II

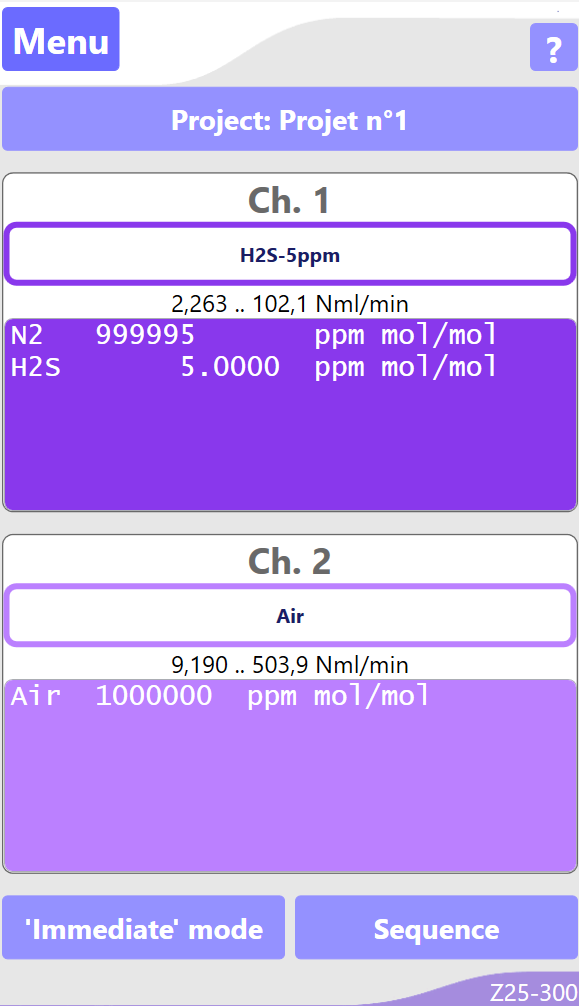

ZEPHYR II se pilote directement depuis son écran tactile 7″ grâce au logiciel AlySoft embarqué : aucun PC externe n’est nécessaire pour l’exploiter. Il peut également dialoguer avec votre analyseur via un contact sec ou un signal TTL, pour automatiser entièrement la séquence d’étalonnage. Toute la configuration est centralisée dans des projets qui regroupent bibliothèques de gaz, courbes d’étalonnage des régulateurs de débit massique par gaz, préférences utilisateur et paramètres de synchronisation avec l’analyseur.
Interface utilisateur tactile avec contrôle intégré - plug & mix
Constructeur de séquences intelligentes pour les courbes d'étalonnage multipoints
Ajustement en temps réel des débits et des concentrations
Calcul automatique de l'incertitude et rapports
Compatible avec les gaz agressifs/réactifs
Option batterie pour une autonomie de 6 h
Précision et traçabilité - Dilueur de gaz conforme à la norme ISO 6145-7
Chaque régulateur de débit massique (RDM) intégré fait l’objet d’un étalonnage en usine en 400 points sur toute la plage dynamique et pour chaque matrice de gaz sélectionnée (He, Ar, CH4, H2, N2, Air, CO2…). Cela garantit une linéarité et une précision supérieures, en particulier à des débits très faibles et très élevés.
Conforme à la norme ISO 6145-7
Étalonnage traçable au NIST / LNE
Calcul de l'incertitude
Précision du point de consigne de ±1% et répétabilité de <0,1% *
Facteur de dilution : 2 000 en version standard - jusqu'à 10 000
Synchronisation de l'analyseur par contact sec/TTL
* Lorsque les RDM fonctionnent entre 10 % et 100 % du débit à pleine échelle.
Principaux avantages
Compact et simple
Faible encombrement, contrôle intégré, aucun PC externe n'est nécessaire.
6h d'autonomie
Batterie en option pour un fonctionnement ininterrompu sur le terrain.
La précision dès la conception
Courbes multipoints, calcul de l'incertitude, traçabilité.
Séquences intelligentes
Constructeur de courbes multipoints en un seul clic et exécutions automatisées.
Gaz agressifs
SS316 + revêtement inerte, joints Kalrez® ; Compatible avec les soufres, NOx, NH₃, HF, VOC...
Convivialité de l'analyse
Synchronisation contact sec/TTL ; débits stables pour GC, µGC et analyseurs.
Applications
Contrôle de la linéarité et étalonnage de la GC (FID/TCD/PID/PHID/SCD/MS) ; analyseurs de processus de raffinerie ; analyseurs d’éléments traces ; microGC pour le biogaz ; atmosphères synthétiques dans les réacteurs/boîtes à gants ; dilution de la vapeur et mélange général de deux gaz.
Surveillance de l'environnement
Étalonnage des analyseurs d'air ambiant ; validation multipoint de NO, SO₂, CO, CO₂, O₃.
Produits chimiques, pétrole et gaz
Étalonnage d'analyseurs et de spectromètres GC, µGC, RGA/NGA, élémentaires, LPG.
Recherche et académie
Mélanges personnalisés pour le développement de méthodes ; tests de linéarité, de LOD/LOQ et d'hystérésis.
Gaz spéciaux et alimentation
Normes secondaires et analyse des COV/arômes ; version inerte pour les gaz agressifs.
FAQ - ZEPHYR II
Les questions les plus fréquemment posées sur le mélange compact de deux gaz, l’automatisation et la métrologie.
Standard 1 : 2 000
Extension jusqu’à 1 : 10 000
Non. Le PC est intégré dans l’appareil.
Il embarque le logiciel AlySoft accessible via un écran tactile 7″, et peut se synchroniser avec un analyseur par contact sec ou TTL.
Oui.
Le ZEPHYR II utilise du SS316 avec revêtement inerte et des joints Kalrez®, ce qui le rend compatible avec les soufrés (H₂S, mercaptans), NOx, NH₃, COV et autres composés actifs. Contactez-nous pour valider votre application.
Entrée : 3 bar(g) nominal et max 8 bar(g)
Sortie : atmosphérique jusqu’à 7 bar(g)
Dimensions : 38 × 16 × 26 cm
Poids : 6,5 kg
Oui.
La batterie optionnelle offre jusqu’à 6 heures d’autonomie.
Prêt à mélanger sur site avec Zephyr II ?
Créez des étalons à la demande grâce à un dilueur GasMix™ compact et tactile.
