GASMIX™ COMPACT
Mélangeur et dilueur de gaz - ZEPHYR
Mélangeur et dilueur de deux gaz sur site - compact, prêt à l'emploi, adapté à l'analyseur
ZeSoft embarqué - contrôle tactile, constructeur de séquences intelligentes, incertitude automatique
Concept du système

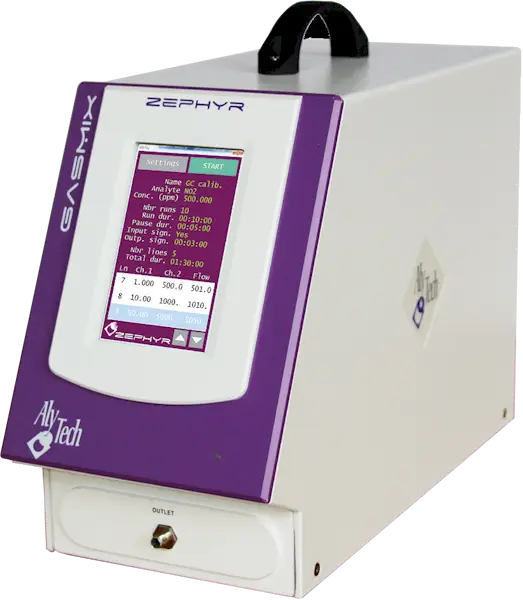

ZEPHYR permet de préparer sur place des étalons de gaz personnalisés dans un encombrement réduit. Grâce à son ZeSoft intégré et à son interface tactile de 5″, Zephyr peut être installé exactement là où vous en avez besoin : sur une paillasse, dans un laboratoire mobile ou à côté de l’analyseur. Il est largement utilisé pour les applications qui n’impliquent que deux gaz, comme l’étalonnage multipoint à partir d’un étalon concentré et d’un diluant.
L’interface est intuitive et entièrement automatisée: lancez une seule injection ou une séquence préprogrammée. ZeSoft calcule les flux cibles, l ‘incertitude de la concentration finale (en tenant compte des flux MFC et du certificat du gaz parent) et enregistre les événements pour la traçabilité.
Smart Sequence Builder crée des courbes multipoints en un seul clic – choisissez le nombre de points, les concentrations de départ et d’arrêt, et le logiciel génère les niveaux automatiquement. La batterie optionnelle garantit jusqu’à 8 heures de fonctionnement ininterrompu sur le terrain ou en cas de coupure de courant.
Fonctionnement et logiciel

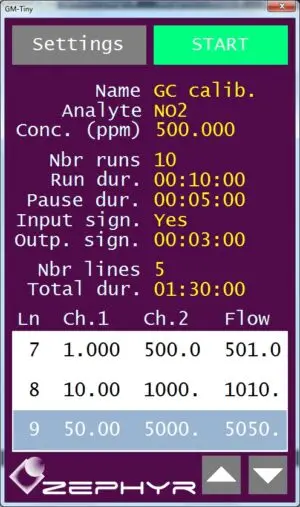

Le ZEPHYR est commandé par le logiciel ZeSoft intégré sur un écran tactile de 5″ – aucun PC n’est nécessaire. Il peut également échanger des signaux avec un analyseur par contact sec ou TTL. Les projets stockent les bibliothèques de gaz, les courbes d’étalonnage MFC par gaz, les réglages de l’utilisateur et les paramètres de synchronisation de l’analyseur.
Interface utilisateur tactile avec contrôle intégré - plug & mix
Constructeur de séquences intelligentes pour les recettes multipoints
Calcul automatique de l'incertitude et rapports
Compatible avec les gaz agressifs/réactifs
Option batterie pour un fonctionnement autonome de 8 heures
Excellence métrologique
Chaque régulateur de débit massique (MFC) intégré fait l’objet d’un étalonnage en usine en 400 points sur toute la plage dynamique et pour chaque matrice de gaz sélectionnée (He, Ar, CH4,H2, N2, Air,CO2…). Cela garantit une linéarité et une précision supérieures, en particulier à des débits très faibles et très élevés.
Conforme à la norme ISO 6145-7
Étalonnage traçable au NIST
Calcul de l'incertitude
Précision du point de consigne de ±1% et répétabilité de <0,1% *
Facteur de dilution : 2 000 dans l'étalon - jusqu'à 10 000
Synchronisation de l'analyseur par contact sec/TTL
* Lorsque les MFC fonctionnent entre 10 % et 100 % du débit à pleine échelle.
Principaux avantages
Compact et simple
Faible encombrement, contrôle intégré, aucun PC externe n'est nécessaire.
8 h Autonomie
Batterie en option pour un fonctionnement ininterrompu sur le terrain.
La précision dès la conception
Courbes MFC multipoints, calcul de l'incertitude, traçabilité.
Séquences intelligentes
Constructeur de courbes multipoints en un seul clic et exécutions automatisées.
Gaz agressifs
SS316 + revêtement inerte, joints Kalrez® ; Compatible avec les soufres, NOx, NH₃, HF, VOC...
Convivialité de l'analyse
Synchronisation contact sec/TTL ; débits stables pour GC, µGC et analyseurs.
Applications
Contrôle de la linéarité et étalonnage de la GC (FID/TCD/PID/PHID/SCD/MS) ; analyseurs de processus de raffinerie ; analyseurs d’éléments traces ; microGC pour le biogaz ; atmosphères synthétiques dans les réacteurs/boîtes à gants ; dilution de la vapeur et mélange général de deux gaz.
Surveillance de l'environnement
Étalonnage des analyseurs d'air ambiant ; validation multipoint de NO, SO₂, CO, CO₂, O₃.
Produits chimiques, pétrole et gaz
Étalonnage d'analyseurs et de spectromètres GC, µGC, RGA/NGA, élémentaires, LPG.
Recherche et académie
Mélanges personnalisés pour le développement de méthodes ; tests de linéarité, de LOD/LOQ et d'hystérésis.
Gaz spéciaux et alimentation
Normes secondaires et analyse des COV/arômes ; version inerte pour les gaz agressifs.
FAQ - ZEPHYR
Les questions les plus fréquemment posées sur le mélange compact de deux gaz, l’automatisation et la métrologie.
Standard 1 : 2 000
Extension jusqu’à 1 :10 000
No.
Il comprend ZeSoft intégré avec une interface utilisateur tactile de 5″. Il peut communiquer avec un analyseur par contact sec/TTL.
Oui.
Standard build utilise SS316 avec passivation inerte et joints Kalrez® ; convient pour les sulfures, NOx, NH₃, VOC et autres. Contactez-nous pour plus de détails.
Entrée : 3 bar(g) nominal et max 8 bar(g)
Sortie : atmosphérique jusqu’à 7 bar(g)
Dimensions : 38 × 16 × 26 cm
Poids : 6,5 kg
Oui.
La batterie optionnelle offre jusqu’à 8 heures d’autonomie.
Prêt à faire un bon mélange avec Zephyr ?
Créez des étalons à la demande grâce à un dilueur GasMix™ compact et tactile.
