GASMIX™ PORTABLE
Mélangeur et dilueur de gaz pour l'étalonnage sur site - NOMAD
Mélangeur/dilueur GasMix™ prêt à l'emploi - étalonnages portables pour analyseurs
PC industriel intégré et tactile - Logiciel GasMix™ Windows, projets, séquences, piste d'audit.
Concept du système
NOMAD apporte la célèbre technologie de mélange et de dilution dynamique GasMix™ sur le terrain – pour les auditeurs, les ingénieurs AQ, les opérateurs CEM, les stations de surveillance de l’air et les laboratoires mobiles. Présenté dans une mallette robuste avec un PC industriel intégré et un grand écran tactile en option, il permet d’effectuer des étalonnages et des vérifications d’analyseurs de gaz sur site, là où vous en avez besoin.
Les gaz étalons, les séquences et les projets sont créés et stockés directement dans le logiciel GasMix™: bibliothèque de gaz étalons, tables d’étalonnage MFC multipoints, profils d’utilisateurs, paramètres de contrôle de l’analyseur et plus encore. NOMAD est conforme à la norme ISO 6145-7 et offre une métrologie et une traçabilité aussi rigoureuses que les systèmes GasMix de paillasse.
Une configuration type à 4 canaux relie deux gaz de réglage de la sensibilité, un gaz d’interférence et un gaz de dilution – ce qui permet de réaliser des étalonnages multipoints de la sensibilité et du zéro, des contrôles de linéarité et de répétabilité, des tests de pureté et d’interférence et des séquences personnalisées.
Fonctionnement et logiciel

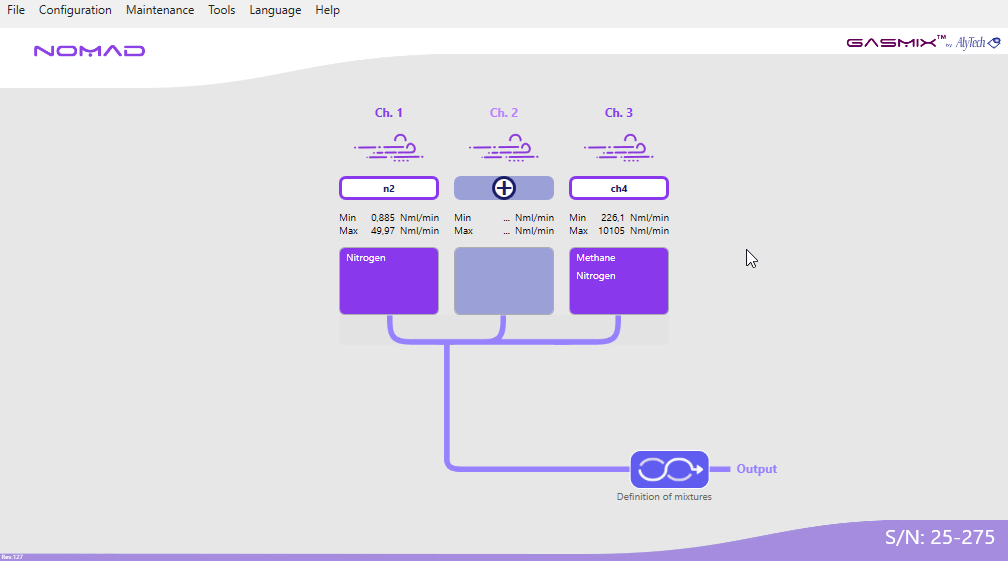

NOMAD est piloté à partir de son PC tactile intégré ou d’un ordinateur externe via Ethernet. L’application GasMix™ calcule les débits de dilution/mélange à partir des concentrations cibles à l’aide de tables d’étalonnage stockées, exécute des séquences programmées par l’utilisateur et se synchronise avec des analyseurs externes pour un démarrage manuel ou des cycles entièrement automatiques.
Flux de travail basés sur des projets
Séquences d'étalonnage programmées par l'utilisateur (span/zéro, linéarité)
Traite les gaz purs, concentrés et agressifs
Piste d'audit
Supervision à distance via Ethernet ; environnement Windows
Excellence métrologique
Chaque régulateur de débit massique (MFC) intégré fait l’objet d’un étalonnage en usine en 400 points sur toute la gamme dynamique et pour chaque matrice de gaz sélectionnée (He, Ar, CH4,H2, N2, Air, …). Cela garantit une linéarité et une précision supérieures, en particulier à des débits très faibles et très élevés.
Étalonnage traçable au NIST
Précision du point de consigne de ±1% et répétabilité de <0,1% *
Calcul et correction automatiques du facteur K
Calcul automatique de l'incertitude, traçabilité complète de l'AQ/CQ avec piste d'audit
Délivrance de certificats avec concentrations et incertitudes
* Valable lorsque tous les MFC fonctionnent entre 10 % et 100 % du débit à pleine échelle.
Principaux avantages
Portable et robuste
Mallette rigide avec PC intégré et écran tactile pour le travail sur le terrain.
Précision et traçabilité
Précision de ±1% SP, rapport d'incertitude et piste d'audit complète.
Séquences automatisées
Programmez des vérifications du span/zéro, de la linéarité et de la répétabilité.
Efficacité sur le terrain
Réduisez le nombre de bouteilles ; la production sur site réduit la logistique et le temps.
ISO 6145-7
Conformité prouvée pour les routines d'étalonnage et de validation.
Contrôle intégré
Windows + Ethernet ; fonctionnement local ou à distance.
Applications
Étalonnage et vérification de GC/µGC et d’analyseurs de gaz sur le terrain ; contrôles AMS environnementaux ; construction et validation de modèles FTIR/RAMAN ; préparation d’étalons secondaires personnalisés ; génération de mélanges complexes à la demande pour la recherche.
AMS environnemental
Étalonnage, vérification de la répétabilité et de la linéarité sur place.
Laboratoires mobiles
Étalonnages portables pour GC/µGC et spectromètres.
Audits AQ
Vérification sur place dans les installations ou stations des clients.
Laboratoires d'étalonnage
Étalons secondaires et tests d'interférence/pureté.
FAQ - NOMAD
Les questions les plus fréquemment posées sur les étalonnages GasMix portables, l’automatisation et la métrologie.
Les configurations typiques offrent 3 ou 4 canaux.
Oui. Les flux de travail de NOMAD sont conformes à la norme ISO 6145-7. Le logiciel fournit une piste d’audit, des rôles et des rapports.
Dilution jusqu’à 1:10 000 avec une précision de débit typique de ±1% du point de consigne.
(Lorsque les MFC fonctionnent entre 10% et 100% de la pleine échelle).
Entrée : 3 bar(g) nominal et max 8 bar(g)
Sortie : atmosphérique jusqu’à 7 bar(g)
Il fonctionne sur 24V DC à l’aide de l’adaptateur AC fourni. La température de fonctionnement est comprise entre 10 et 50 °C.
Prêt à étalonner n'importe où avec NOMAD ?
Apportez la précision et la traçabilité de GasMix™ sur le terrain – portable, automatisé, prêt pour l’analyse.
