GASMIX™ FLAGSHIP
Mélangeur et dilueur de gaz pour l'industrie à haut débit - HURRICANE
Plate-forme polyvalente pour générer des mélanges de gaz complexes - jusqu'à 16 gaz

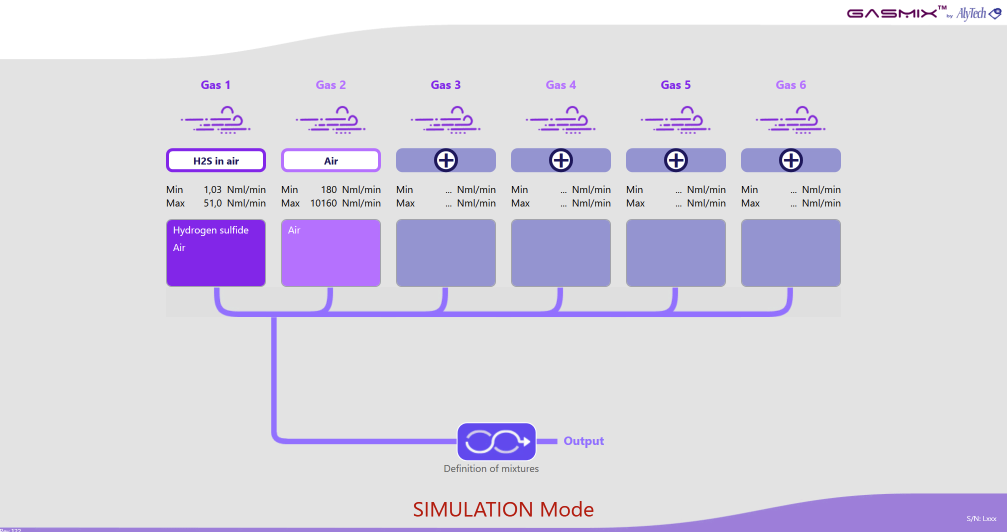

Logiciel GasMix™ PC - mélange/dilution automatique, séquences, synchronisation de l'analyseur et piste d'audit complète.
Concept du système

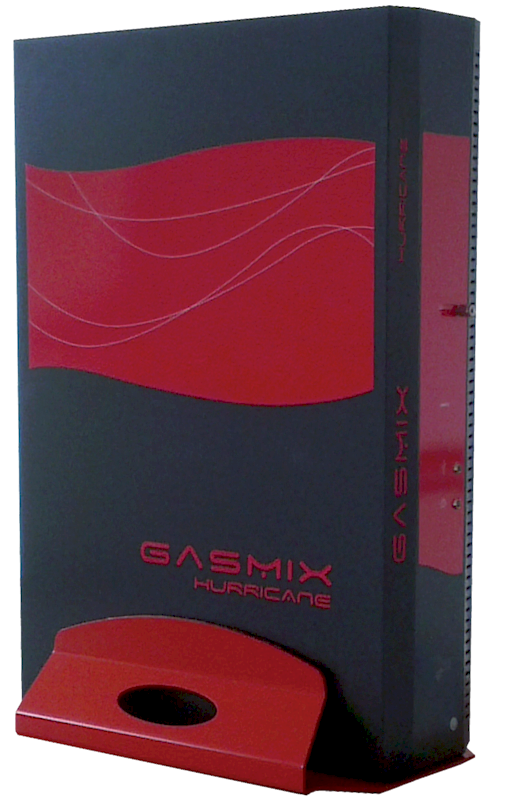

HURRICANE est l’instrument le plus puissant de la famille GasMix™ – un mélangeur/dilueur de gaz entièrement automatisé conçu pour générer des mélanges de gaz très complexes. Il mélange et dilue jusqu’à 16 gaz simultanément (constructions personnalisées jusqu’à 20 canaux sur demande), fournissant des concentrations précises et répétables du pourcentage jusqu’aux niveaux de traces.
Conçu pour les laboratoires avancés et les bancs industriels, HURRICANE supprime les calculs manuels : le logiciel calcule les flux de dilution et d’échelle à partir de vos concentrations cibles, même pour les recettes imbriquées à plusieurs étapes. Les séquences peuvent être sauvegardées, rappelées et exécutées automatiquement ; le système prend en charge le contrôle à distance et la synchronisation des analyseurs, avec une piste d’audit complète pour la génération de certificats.
En permettant la préparation sur site, la plateforme réduit le nombre de bouteilles, optimise la consommation de gaz, aide à gérer l’expiration des bouteilles et réduit considérablement le temps de travail de l’opérateur – améliorant ainsi la productivité, la sécurité et la flexibilité de l’application.
Fonctionnement et logiciel
HURRICANE est piloté par le logiciel PC GasMix™, qui permet un contrôle unifié des canaux, des débits et des conditions de pression. L’application calcule les mélanges, applique des courbes d’étalonnage MFC multipoints par matrice gazeuse et exécute des séquences de dilution/injection programmées avec enregistrement des événements.
Mélange/dilution automatique pour 6-16 canaux
Constructeur de séquences avec sauvegarde/rappel pour les procédures de routine
Synchronisation de l'analyseur et capacité de démarrage à distance
Piste d'audit, utilisateurs/rôles, rapports et exportation
Options : régulateur de débit automatisé, tube chauffé, version inerte
Excellence métrologique
Chaque régulateur de débit massique (MFC) intégré fait l’objet d’un étalonnage en usine en 400 points sur toute la gamme dynamique et pour chaque matrice de gaz sélectionnée (He, Ar, CH4,H2, N2, Air, …). Cela garantit une linéarité et une précision supérieures, en particulier à des débits très faibles et très élevés.
Étalonnage traçable au NIST
Précision du point de consigne de ±1% et répétabilité de <0,1% *
Calcul et correction automatiques du facteur K
Calcul automatique de l'incertitude, traçabilité complète de l'AQ/CQ avec piste d'audit
Délivrance de certificats avec concentrations et incertitudes
* Valable lorsque tous les MFC fonctionnent entre 10 % et 100 % du débit à pleine échelle.
Principaux avantages
Mélangez le complexe
Jusqu'à 16 gaz simultanément ; jusqu'à 20 canaux sur mesure.
Haut débit
Les flux de travail parallèles et les séquences automatisées réduisent le temps de travail de l'opérateur.
Automatisation complète
Constructeur de séquences, synchronisation de l'analyseur, capacité de contrôle à distance.
Gaz agressifs
SS316 + revêtement inerte, joints Kalrez® ; soufre, NOx, NH₃, COV...
Traçabilité dès la conception
Piste d'audit, utilisateurs/rôles, documentation ISO 6145-7 et exportations.
Évolutif et convivial
Canaux modulaires, maintenance aisée, interface utilisateur cohérente entre les systèmes.
Applications
Génération de mélanges synthétiques complexes ; tests d’interférence ; développement et validation de modèles chimiométriques pour les spectromètres FTIR, RAMAN et autres. Les utilisations typiques sont les suivantes :
Fabrication / AQ
Bancs d'essai de capteurs : LOD/LOQ et vérifications de la linéarité ; contrôle de la qualité.
Pétrochimie / O&G
Étalonnage des méthodes RGA/NGA et GC/µGC pour les hydrocarbures complexes.
Automobile
Essais sur banc d'essai de moteurs et mise au point de systèmes de contrôle des émissions.
Gaz spéciaux et recherche
Étalons secondaires personnalisés ; génération de mélanges complexes.
FAQ - OURAGAN
Les questions les plus fréquemment posées sur les mélanges de gaz complexes, l’automatisation et la métrologie.
Les configurations standard prennent en charge de 6 à 16 canaux. Des systèmes personnalisés jusqu’à 20 gaz sont possibles sur demande.
Les performances typiques sont ±1% du point de consigne pour la précision du débit et <0,1% du point de consigne pour la répétabilité, avec un temps de réponse inférieur à 5 secondes.
La pression d’entrée nominale est de 3 bar(g) (max 8 bar(g)). La sortie est atmosphérique par défaut, avec des options de pression plus élevées sur demande.
Les options courantes comprennent le régulateur de débit automatisé FReD, des tubes chauffés pour des applications spécifiques et un matériau inerte compatible avec les gaz agressifs (par exemple, les sulfures,H2S, l’ammoniac, les COV).
Oui. HURRICANE est conforme à la norme ISO 6145-7. Le logiciel fournit une piste d’audit, une gestion des utilisateurs/rôles et des rapports certifiés pour la traçabilité.
Prêt à faire un bon mélange avec HURRICANE ?
Apportez un mélange complexe automatisé et traçable à votre paillasse – propulsé par GasMix™.
