Concept du système
GRack est une implémentation industrielle, montée en rack, de l’architecture GasMix™ d’AlyTech, conçue pour un fonctionnement continu et des laboratoires à haut débit.
La plateforme intègre des modules de débit massique calibrés, des vannes et des fonctions de sécurité dans un rack compact de 19″, produisant des mélanges d’étalonnage sur site du pourcentage jusqu’aux niveaux de traces. La conception modulaire vous permet d’augmenter le nombre de canaux et d’options tout en conservant une seule couche de contrôle.
Propulsé par AlySoft™, GRack offre une traçabilité certifiée (piste d’audit, gestion des utilisateurs, rapports) et des performances reproductibles pour l’AQ/CQ de routine et les bancs de production.
Fonctionnement et logiciel

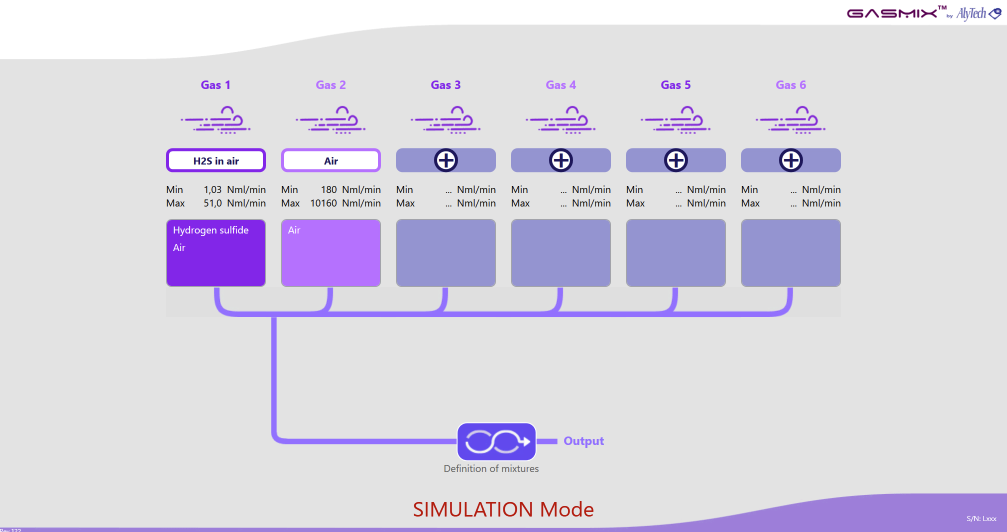

Fabriqué par des experts, GRack est exploité via un logiciel dédié et intuitif. La plateforme AlySoft™ contrôle chaque étape du processus – calcul des mélanges, application des tables d’étalonnage et exécution des séquences programmées.
Interface conviviale pour une configuration rapide
Séquences d'injection et de dilution programmées
Synchronisation des analyseurs (dilution, injection, rinçage)
Temps de travail minimal de l'opérateur - connexion des cylindres, lancement de la séquence, récupération des résultats
Options : Valve d'injection et régulateur de débit FReD
Excellence métrologique
Chaque régulateur de débit massique (MFC) intégré fait l’objet d’un étalonnage en usine en 400 points sur toute la gamme dynamique et pour chaque matrice de gaz sélectionnée (He, Ar, CH4,H2, N2, Air, …). Cela garantit une linéarité et une précision supérieures, en particulier à des débits très faibles et très élevés.
Étalonnage traçable au NIST
Précision du point de consigne de ±1% et répétabilité de <0,1% *
Calcul et correction automatiques du facteur K
Facteur de dilution : jusqu'à 10 000
Calcul automatique de l'incertitude, traçabilité complète de l'AQ/CQ avec piste d'audit
Délivrance de certificats avec concentrations et incertitudes
* Lorsque les MFC fonctionnent entre 10 % et 100 % du débit à pleine échelle.
Principaux avantages
Intégration industrielle 19″.
Construction robuste et facile à entretenir pour les bancs de production et le travail en continu.
Haut débit
Les flux de travail parallèles et les séquences automatisées réduisent le temps de travail de l'opérateur.
Automatisation complète
Les séquences et la synchronisation de l'analyseur réduisent le temps de travail de l'opérateur.
Traçabilité conforme à la norme ISO
Piste d'audit, gestion des utilisateurs et rapports certifiés directement depuis AlySoft™.
Du pourcentage à la trace
Production sur site de mélanges allant de niveaux élevés à des ppb.
Évolutif et convivial
Canaux modulaires, maintenance aisée, interface utilisateur cohérente entre les systèmes.
Applications
GRack convient aux laboratoires d’AQ/CQ à haut débit, aux bancs d’analyse et aux environnements de production nécessitant des flux de travail d’étalonnage fiables, traçables et automatisés.
Production AQ/CQ
Routines d'étalonnage automatisées intégrées aux bancs.
Bancs d'analyse
Séquences multipoints, contrôles de linéarité, LOD/LOQ.
Environnement et processus
Mélanges de gaz traçables, du pourcentage à la trace.
Rayonnages sur mesure
Nombre de canaux, vannes et options de sécurité sur mesure.
FAQ - GRack
Les questions les plus posées sur les systèmes GasMix™ montés en rack, l’intégration OEM et les performances métrologiques.
GRack est une unité GasMix™ montée en rack, conçue pour le mélange et la dilution de gaz multi-lignes dans les installations fixes.
La seule différence entre les 2 est la présence de l’écran tactile pour le GMRack.
Le GMRack est le GRack avec l’option écran tactile.
Le GRack peut être configuré avec plusieurs entrées de gaz standard et un diluant, en utilisant plusieurs régulateurs de débit massique. Les configurations typiques comprennent 2 à 6 canaux, en fonction de l’application et des mélanges requis.
Oui.
Avec des collecteurs de vannes, des multiplexeurs ou des sélecteurs de flux en option, il peut alimenter séquentiellement ou simultanément plusieurs analyseurs ou lignes d’échantillonnage, ce qui est idéal pour les abris d’analyseurs et les systèmes automatisés.
Des pourcentages aux traces ou aux ppb, grâce à la dilution dynamique et aux configurations multi-MFC. Il prend en charge l’étalonnage multipoint, les contrôles de linéarité, les études de LOD/LOQ et les courbes de dilution automatisées.
Oui.
Il est largement utilisé pour l’étalonnage des CEMS et les routines AQ/CQ telles que QAL2/QAL3, les contrôles de linéarité et la validation périodique conformément à la norme EN 14181 et à d’autres normes similaires, lorsqu’il est associé à des gaz certifiés appropriés.
GRack fonctionne sur AlySoft™ (logiciel GasMix™), offrant un contrôle unifié, des séquences avancées, une synchronisation des analyseurs, une piste d’audit et la génération de certificats ou de rapports. L’intégration à distance des équipementiers est également prise en charge.
Oui.
Les configurations avec SS316, passivation inerte et joints spéciaux (Kalrez®, Chemraz®) permettent de manipuler en toute sécurité des gaz réactifs tels que H₂S, SO₂, NOx, NH3, VOC et autres. La sélection des matériaux est adaptée à l’application visée.
Tous les MFC sont étalonnés en usine avec des courbes multipoints par matrice de gaz. Le logiciel garantit une dilution basée sur la norme ISO 6145, le calcul de l’incertitude, une piste d’audit et une traçabilité complète depuis le certificat de la bouteille jusqu’au mélange gazeux final à la sortie.
Oui. GRack comprend des E/S numériques (contacts secs / TTL) et des modules de communication optionnels, permettant l’intégration dans des systèmes PLC/DCS pour le fonctionnement à distance, la surveillance de l’état et les bancs d’essai automatisés.
L’entretien de routine comprend le réétalonnage programmé du MFC conformément à votre plan d’assurance et de contrôle de la qualité.
Oui.
Le GRack est utilisé depuis plusieurs années à cette fin par des clients tels que SGS.
Vous êtes prêt à le mélanger sur place ?
Faites évoluer votre capacité d’étalonnage avec une traçabilité certifiée – alimentée par AlySoft™.
